工頻耐壓試驗裝置現場試驗使用說明書

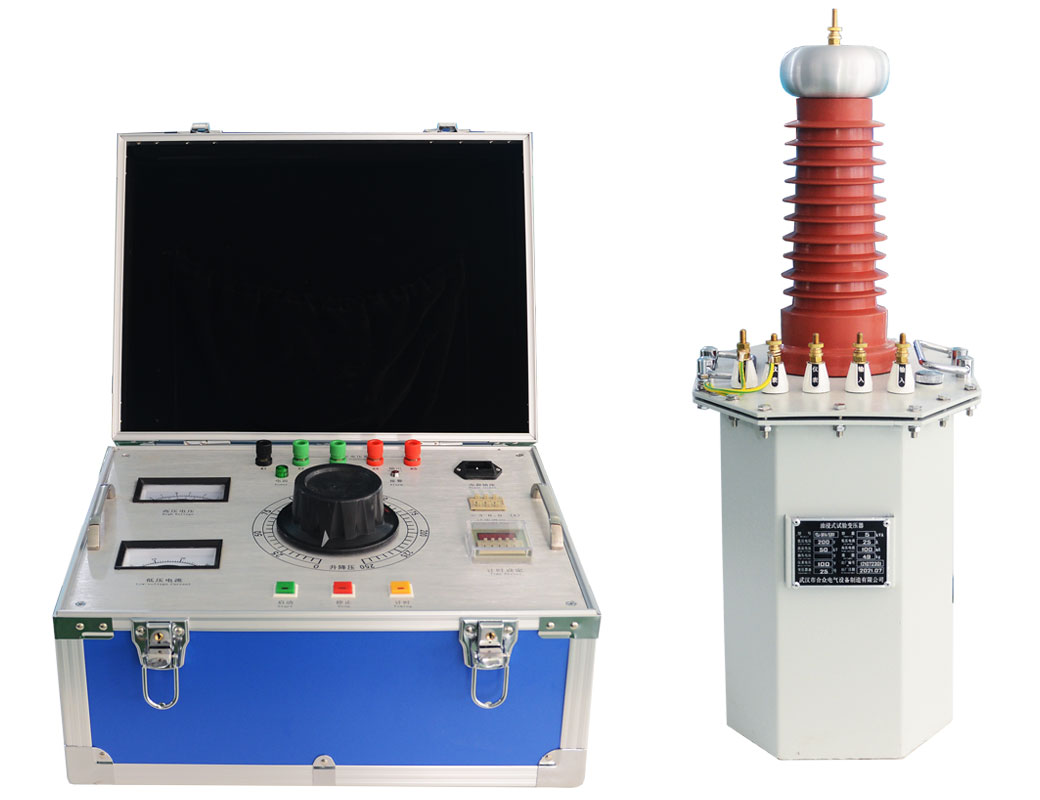

工頻耐壓試驗裝置，有工頻試驗變壓器和耐壓控制箱組成，是根據國家新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

1、試驗前先按照工頻耐壓試驗裝置說明書接線圖接線，注意可靠接地。

2、接通電源前，須先將操作箱(臺)調壓器調至零位。電源接通后，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。

3、以 1.5-2KV/S 的速度沿順時針?lè)较蚓鶆蛐D(zhuǎn)調壓器手柄升壓，并密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。

4、試驗完畢，應勻速將調壓器調至零位。

5、如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時，應立即降壓、切斷電源、檢查原因。6、用YD 系列產品作直流試驗時，須將高壓套管里的硅堆短路桿(D)和串激抽頭接線桿(C)旋松抽出，并用干凈的絕緣紙包好。做完直流試驗后作交流電壓試驗時，必須旋入兩短路桿。

7、直流試驗時應加限流電阻和濾波電容，以防損壞硅堆。試驗完畢應用放電棒放電。

8、環境；溫度過高時，套管頂部可能有少量油溢出，系正常現象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補注合格的25#變壓器油。

9、試驗變壓器串激使用時，必須注意操作箱的輸出端(A)、(X)與第一臺試驗變壓器輸出端、(x)相應聯系，第一臺試驗變壓器的輸出端(A、X)與第二臺 JT1上的試驗變壓器輸入端、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三臺 JT2上的試驗變壓器輸入端、(x)與第二臺JT1 上的試驗變壓器套管頂部輸出端(A)、(X)相聯。

工頻耐壓試驗裝置設備的維修和保養

1、設備保養：應將該設備置于干燥通風外保存，注意防潮及防塵，每次使用完畢應將防塵罩好，如使用時發現套管污穢嚴重，應用棉布擦干凈后再使用。

2、設備維修：請勿自行拆裝維修，具體維修事項請聯系我司售后服務部門，如有其它建議和要求請與我司銷售中心聯系。
